分析10t以下环链电动葫芦能效特性
分析10t以下环链电动葫芦能效特性
编辑:北京凌鹰起重 浏览:1662 时间:2022-08-17
通过对抽样数据进行分组处理，分别得出了额定起重、额定起升速度、倍率、起升电机级数、转速、额定起重量X额定起升速度与能效的关系。
通过对抽样数据进行分组处理，分别得出了额定起重、额定起升速度、倍率、起升电机级数、转速、额定起重量X额定起升速度与能效的关系。

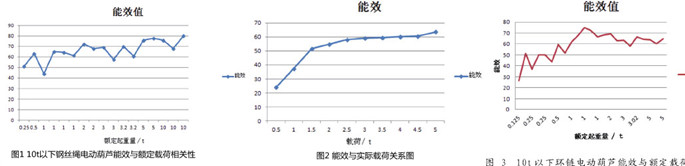

图3为试验样机额定起重量与能效的关系，由图1可知，额定起重量较小时，样机能效较低，当额定起重量超过1T之后，能效值趋于稳定。目前国内生产的单速环链电动葫芦的能效值约在70%左右，双速环链电动葫芦能效则一般在57%左右。
通过数据对比开可知出同等额定起重量的情况下，相同额定起重量的电动葫芦中，同时采用四级电机的情况下，起升速度快，倍率低的葫芦比起升速度慢，倍率高的葫芦能效明显要高。当选用非4级电机时，电机级数小，转速快的葫芦能效值要略高于选用级数大，转速慢的电机作为起升电机的葫芦。
图3为试验样机额定起重量与能效的关系，由图1可知，额定起重量较小时，样机能效较低，当额定起重量超过1T之后，能效值趋于稳定。目前国内生产的单速环链电动葫芦的能效值约在70%左右，双速环链电动葫芦能效则一般在57%左右。
通过数据对比开可知出同等额定起重量的情况下，相同额定起重量的电动葫芦中，同时采用四级电机的情况下，起升速度快，倍率低的葫芦比起升速度慢，倍率高的葫芦能效明显要高。当选用非4级电机时，电机级数小，转速快的葫芦能效值要略高于选用级数大，转速慢的电机作为起升电机的葫芦。
在对不同规格，不同型号的环链电动葫芦的能效值进行对比的同时，还收集了同1台葫芦在从轻载到额载工况下，能效随试验载荷变化而变化的试验数据。经过对数据的分析，图2列举了一台5t的双速环链电动葫芦能效随载荷变化的变化曲线，此曲线具有广泛代表性。根据曲线趋势，可得出以下结论，钢丝绳电动葫芦在吊载不足30%额定起重量的载荷时，其能效值很低，大量能量均被浪费，当吊载重物超过30%额定起重量的载荷时，电动葫芦的能效值会有显著提升，并逐渐趋于高能效值，直至吊载重物超过50%额定起重量，能效值变化非常微小，趋于稳定。
