电动葫芦防高处坠落装置的设计
电动葫芦防高处坠落装置的设计
编辑:北京凌鹰起重 浏览:4 时间:2026-03-10

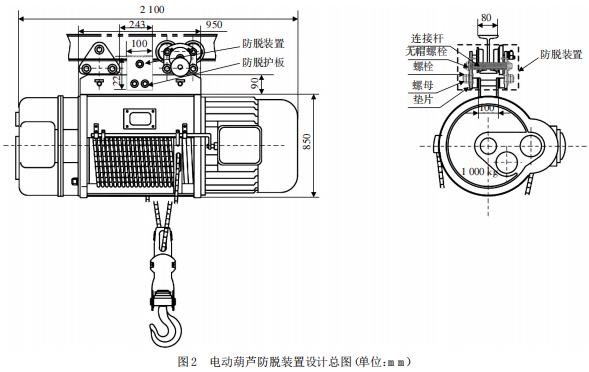

（1）总体设计思路。在电动葫芦原有的承重结构之外，构建一套独立的、并联的机械式防坠落保护系统。该系统在正常情况下不主要承载，但在主系统失效时能立即启动。装置主体应具备足够的刚度和强度，以承受坠落冲击载荷；同时，在关键连接处或受力点引入缓冲元件，以吸收部分冲击能量，减小峰值冲击力，保护设备主体和支撑结构免受二次损伤，如图2所示。
（1）总体设计思路。在电动葫芦原有的承重结构之外，构建一套独立的、并联的机械式防坠落保护系统。该系统在正常情况下不主要承载，但在主系统失效时能立即启动。装置主体应具备足够的刚度和强度，以承受坠落冲击载荷；同时，在关键连接处或受力点引入缓冲元件，以吸收部分冲击能量，减小峰值冲击力，保护设备主体和支撑结构免受二次损伤，如图2所示。
（2）防坠落装置结构设计。原CD1-1-18电动葫芦总长2 100 mm，总宽8 50 mm，总高1 200 mm，大梁截面尺寸140 mm×80 mm，行走电机槽宽度100 mm；并经过测量，原有的大梁与行走电机槽中心部分最小间距为243 mm，连接板板长950 mm，板宽90 mm，板厚 13 mm，可以设计并安装 2 个尺寸为 220 mm×100 mm×40 mm 的防脱护板结构（槽钢），通过高强度钢连接杆形成刚性稳固的支撑框架防脱装置，分散承重应力，防止因金属疲劳导致局部断裂。槽钢与主体结构采用螺栓配合缓冲垫片联接，避免摩擦损耗，延长使用寿命；为便于定期检查与更换槽钢，连接杆采用快拆式结构。

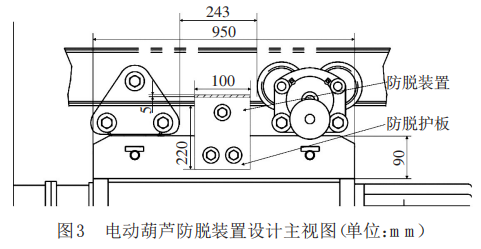

（3）关键部件设计选材。作为主要的承力构件，其材料性能至关重要。因Q235钢具有良好的塑性、韧性和焊接性能，成本较低，适用于一般承载需求，因此选用Q235钢作为槽钢的材料。连接杆主要承受拉力、压力及剪切力，因此应选用具有较高抗拉强度和抗剪强度的高强度钢材，选取40Cr钢调质处理的合金结构钢，以确保其在构成框架和传递力时不会发生屈服或断裂，如图2、图3所示。
（4）强度校核。为分析所设计的防高处坠落安全装置是否可靠，对主要承力构件的强度进行校核，确保结构在使用过程中能够承受预定载荷而不发生破坏或失效。
（5）技术创新点。将机械加固与动态缓冲安全防护体系相结合，弥补了传统设备防护模式单一的问题，防坠落装置的应用使电动葫芦高空坠落风险降低。双槽钢与高强度连接杆形成刚性支撑框架，槽钢与主体结构采用无帽螺栓+缓冲垫片，延长螺栓寿命，降低因松动、锈蚀引发的频繁维护需求；大幅降低了关键结构、大梁、行走电机槽的磨损速率；关键螺栓节点可视化，避免传统维护中“盲目排查”，减少无效拆检，缩短停机时间，使设备维护周期延长，年均维修成本减少，综合生产效率提高。
