一种防扭分体组合式吊索具连接器
一种防扭分体组合式吊索具连接器
编辑:北京凌鹰起重 浏览:5119 时间:2014-10-09
技术领域
本实用新型涉及一种吊索具，具体说是一种防扭分体组合式吊索具连接器。
背景技术
长期以来，由于传统吊索具的结构为一体成型，由钢丝绳、压制铝接头、合金钢环、吊钩组成，不可拆卸、不可组合、不可单一分开导致起吊功能单一 ，它的结构一体，在使用过程中钢丝绳受力能量积存在内部，一旦松开易产生打扭、断裂，其使用寿命短，按照国家钢丝绳报废标准则整套吊索具必须报废，否则就有安全隐患，极易发生事故，造成人员、财产的损失，但吊索具整套报废成本高，浪费资源。
具体实施方式
以下结合附图和实施例对本实用新型作进一步说明。

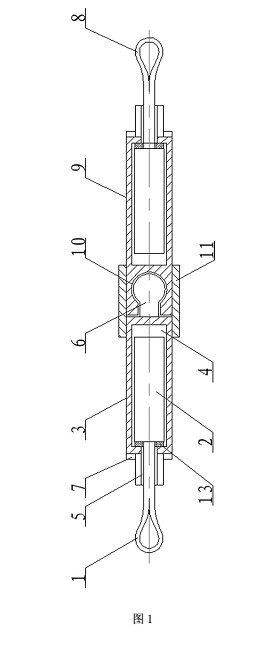

图1所示一种防扭分体组合式吊索具连接器的一使用实施例。上绳套1一端为吊环结构，另一端压接有压铝接头2，下绳套8与上绳套1结构相同；绳套公接头3内设有开放式的接头腔4，接头腔4与绳套公接头3一端经开放式绳索腔5连通，压铝接头2置于接头腔4内，压铝接头2与接头腔4的轴向接触端面上设有预警压块13，绳套公接头3的绳索部分置于绳索腔5内，卡环7将绳索部分卡紧在绳索腔5内，或将压铝接头2卡紧在接头腔4内，绳套公接头3另一端设有一带脖颈的球形榫头6，球形榫头6、接头腔4、绳索腔5处于同一中心轴线上；绳套母接头9一端与下绳套8连接结构与绳套公接头3相同，绳套母接头9另一端设有与球形榫头6结构吻合的榫口10，球形榫头6在榫口10内呈绕其中心轴线360°旋转，榫头6和榫口10榫接处的绳套公、母接头外圆经螺纹旋接有保险连接环11。
本实用新型涉及一种吊索具，具体说是一种防扭分体组合式吊索具连接器。
背景技术
长期以来，由于传统吊索具的结构为一体成型，由钢丝绳、压制铝接头、合金钢环、吊钩组成，不可拆卸、不可组合、不可单一分开导致起吊功能单一 ，它的结构一体，在使用过程中钢丝绳受力能量积存在内部，一旦松开易产生打扭、断裂，其使用寿命短，按照国家钢丝绳报废标准则整套吊索具必须报废，否则就有安全隐患，极易发生事故，造成人员、财产的损失，但吊索具整套报废成本高，浪费资源。
具体实施方式
以下结合附图和实施例对本实用新型作进一步说明。
图1所示一种防扭分体组合式吊索具连接器的一使用实施例。上绳套1一端为吊环结构，另一端压接有压铝接头2，下绳套8与上绳套1结构相同；绳套公接头3内设有开放式的接头腔4，接头腔4与绳套公接头3一端经开放式绳索腔5连通，压铝接头2置于接头腔4内，压铝接头2与接头腔4的轴向接触端面上设有预警压块13，绳套公接头3的绳索部分置于绳索腔5内，卡环7将绳索部分卡紧在绳索腔5内，或将压铝接头2卡紧在接头腔4内，绳套公接头3另一端设有一带脖颈的球形榫头6，球形榫头6、接头腔4、绳索腔5处于同一中心轴线上；绳套母接头9一端与下绳套8连接结构与绳套公接头3相同，绳套母接头9另一端设有与球形榫头6结构吻合的榫口10，球形榫头6在榫口10内呈绕其中心轴线360°旋转，榫头6和榫口10榫接处的绳套公、母接头外圆经螺纹旋接有保险连接环11。
