钢丝绳电动葫芦的工作原理及常见两种工作形式
钢丝绳电动葫芦的工作原理及常见两种工作形式
编辑:北京凌鹰起重 浏览:5643 时间:2019-02-04
电动葫芦是由电力驱动的轻型起重设备。它的起重量有100、250、1000、2000、3000、5000和10000kg等几种起重等级。电动葫芦与其它起重机械相比，具有外形尺寸小、重量轻，结构紧凑、操作方便等优点，哎玻璃工厂常作为原料车间至炉头料仓的运料设备。

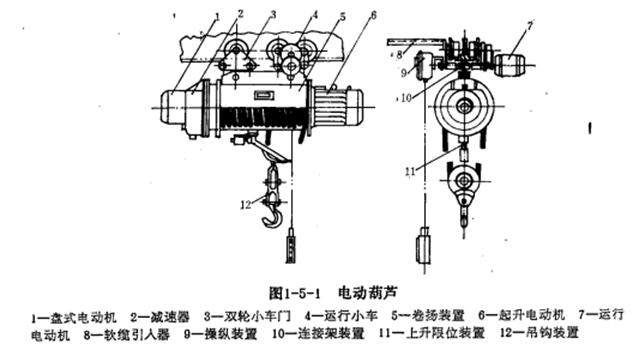

电动葫芦如图1-5-1所示。
电动葫芦是由电力驱动的轻型起重设备。它的起重量有100、250、1000、2000、3000、5000和10000kg等几种起重等级。电动葫芦与其它起重机械相比，具有外形尺寸小、重量轻，结构紧凑、操作方便等优点，哎玻璃工厂常作为原料车间至炉头料仓的运料设备。
电动葫芦如图1-5-1所示。
电动葫芦的工作原理是，先启动起升电动机，把中午起升到适当的高度，再启动运行电动机把重物晕倒制定的位置，运行小车在单工字钢梁的下缘行走。行走时采用一个电动机驱动运行小车两边的车轮。由于行走速度比较小，因此运行小车一般不设制动机构。运行小车在行走时，为防止重物下降，在起升机构上设置了一个电磁制动器。制动是依靠弹簧的压力把内、外盘压紧。原理与摩擦离合器相似，松开时利用电磁铁通电以后吸住外盘而使用、外盘松开。电磁制动器的电炉与起升电机的电路并联，因此只要起升电机一启动，电磁制动器在弹簧的压力作用下，内外盘紧紧压住，起到制动的作用。
电动葫芦在起吊物品时为防止超出上升极限位置而造成事故，一般在卷筒的下部装设上升限位器。当载荷上升至极限位置时，压板与限位开关接触，关闭电源，停止重物继续上升。限位器是为防止吊钩是航盛超过极限位置时而用的，因此不能经常使用。
目前我国生产的电动葫芦有快速和慢速两种型式，慢速一般应用在精密安装场合，而玻璃工厂对起升、运行无特殊要求，一般使用快速电动葫芦。
电动葫芦在使用时要绝对禁止超载和不能超过额定合闸次数（TVH型60次/h,CD型120次/h）；同时要密切注意钢绳的磨损情况，发现问题，及时更换，以避免发生事故。

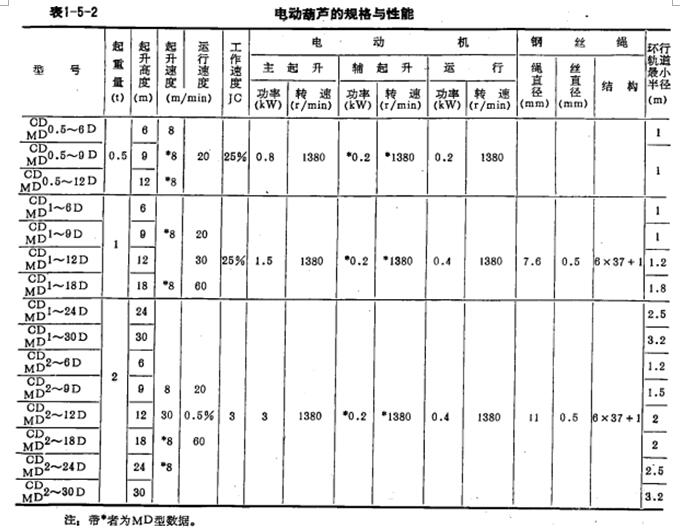

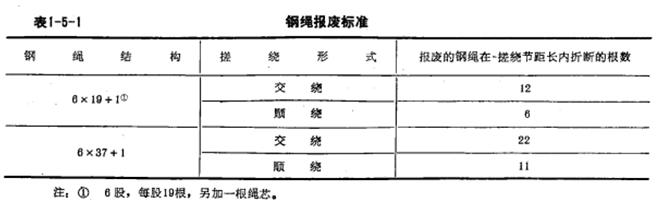

钢绳的报废标标准见表1-5-1.电动葫芦的规格性能见表1-5-2
