了解电动葫芦在常用机床上的电气控制

编辑:北京凌鹰起重    浏览:3641    时间:2019-02-25

  1. 实验目的

  1. 了解普通车床的电气控制

  2. 分析X62W铣床控制线路。

  3. 了解电动葫芦的电气控制。

  1. 实验原理

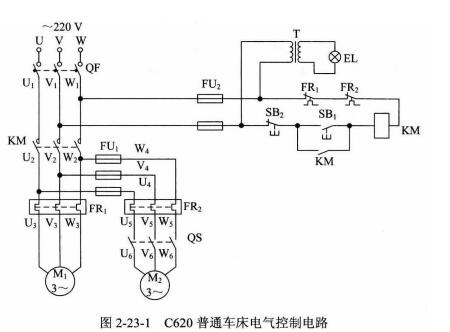

  1. C620普通车床电气控制电炉如图2-23-1所示，M1，M2为容量小于10kw的电动机，采用全压直接起动，均为单方向旋转。M1由接触器KM实现起动、停止控制，M2由转换开关QS控制。M1、M2分别由热继电器FR1、FR2实现电动机长期过载保护，由熔断器FU1、FU2实现M2电动及、控制电炉及照明电炉的短路保护。照明电炉由变压器T供给电压，控制照明灯

    EL

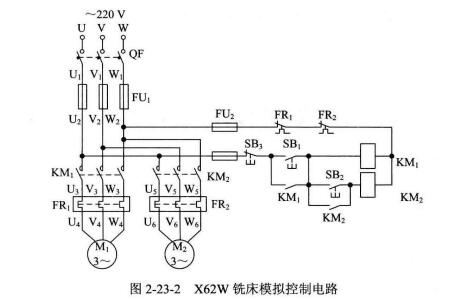

（2）X62W铣床模拟控制电路如图2-23-2所示，请读者自行分析其工作原理。


（3）电动葫芦电气控制电炉。电动葫芦是将电动机、减速器、卷筒、控制器和运行小车等紧凑地合为一体的起重机械，由于它轻巧、灵活，故广泛地用于中小型物体的起重吊装中。

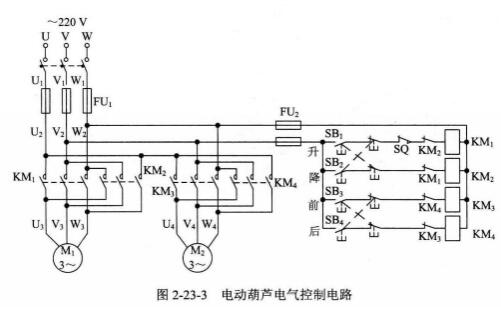

如图2-23-3所示为电动葫芦电气控制电路图。提升电动机M1由上升、下降接触器KM1、KM2控制，移动电动机M2由向前、向后接触器KM3、KM4控制。它们都由电动葫芦悬挂按钮站上复式按钮SB1-SB4实现电动控制，SQ为提升行程开关。

  1. 试验设备

  1. 三相四线制交流电源一台。

  2. 三相异步电动机一台。

  3. 继电接触箱一个，三相可变电阻一个，导线若干。
