该装置由固定钟罩和传感器组成。
该装置由固定钟罩和传感器组成。

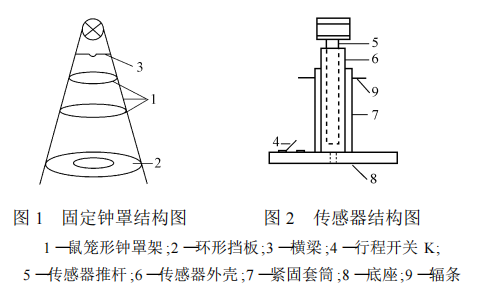

固定钟罩部分如图1所示。它由鼠笼型钟罩架、环形挡板、横梁等组成。横梁起固定传感器推杆的作用。固定钟罩做成鼠笼型主要是为了保持测试装置的平衡，避免倾斜影响测试效果。
传感器部分如图2所示。它由传感器推杆、传感器外壳、套筒、底座、行程开关K、辐条等组成。
固定钟罩部分如图1所示。它由鼠笼型钟罩架、环形挡板、横梁等组成。横梁起固定传感器推杆的作用。固定钟罩做成鼠笼型主要是为了保持测试装置的平衡，避免倾斜影响测试效果。
传感器部分如图2所示。它由传感器推杆、传感器外壳、套筒、底座、行程开关K、辐条等组成。
传感器外壳固定在套筒上，底座则与套筒固定在一起、三者连为一体。设置环形挡板和辐条是因为在电动葫芦制动后，底座和重物砣由于受到自身重力的作用，必然要下滑一段距离，当底座下滑到传感器推杆端部时，辐条碰住环形挡板上表面，底座停止下滑，这样可避免将推杆从传感器外壳中拉出。同时，环形挡板还起着在底座上升时闭合行程开关的作用。因此，环形挡板和辐条的安放位置十分关键。环形挡板的位置应保证在测试过程中重物饦推动底座上升到行程开关碰住环形挡板底部时，传感器端部与底座之间仍有一微小距离，这样就防止了底座撞击传感器端部而损坏传感器。辐条的位置应保证底座下滑到碰到环形挡板时，推杆刚好到达传感器大位置且未从外壳中拉出。
