变电站架构吊具实质上是一种电动可旋转吊装装置。

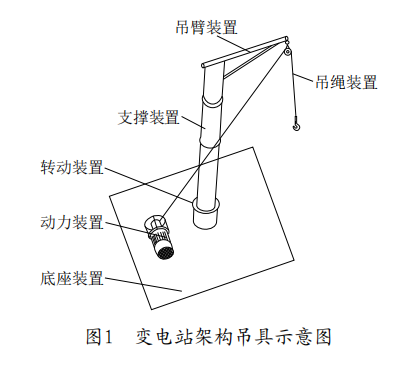

变电站架构吊具实质上是一种电动可旋转吊装装置。本成果示意图如图1所示。变电站架构吊具整体高 5.5 m 左右，由底座装置、收卷装置、转动装置、支撑装置、吊臂装置和吊绳装置六部分组成。将具有操作手柄和刹车系统的卧式电动葫芦安装在吊装装置的底座，作为动力装置，以增加装置的稳定性。采用三节长度分别为 1.8、1.5、1.2 m 的圆管钢作为支撑装置，在吊装较低处的一次设备时，采用1.8、1.2 m 两节支撑立柱拼接 ；在吊装较高处的一次设备时，采用1.8、1.5、1.2 m 三节支撑立柱拼接。利用双根圆管钢焊接在1.2m 支撑立柱顶端，制成吊臂装置。采用5mm钢丝绳作为吊绳装置。采用压力轴承作为转动装置，实现吊装物体在架构上的水平移位。利用电动葫芦通过支撑装置和吊臂装置实现对吊绳装置的收放，从而完成对电气设备的升降。

该吊具将具有操作手柄和刹车系统的卧式电动葫芦安装在吊装装置的底座，作为动力装置，以增加装置的稳定性，同时采用压力轴承作为转动装置，实现吊装物体在架构上的水平移位 ；利用电动葫芦通过支撑装置和吊臂装置实现对吊绳装置的收放，从而完成对电气设备的升降。实际应用表明，该吊具实现了以电动吊装方式代替人力吊装方式，节省了大量的人力，降低作业人员劳动强度，提高了工作安全性。
